Containment-Pulverübertragung am Filter-Entleerungsauslass: AVAX + Easylock + ACUBE
Zusammenfassung
- Bedienerschutz bei der Filterentladung: Ein großer Pharmahersteller in der Region Basel (Schweiz) beseitigte die unkontrollierte Staubexposition bei der Filterkessel-Entladung. Dazu installierte er ein AVAX-Edelstahlventil mit Easylock direkt am Auslass des Filterkessels, für einen AGW < 1 µg/m³ validiert (ISPE/SMEPAC).
- Maßgeschneidertes Abfall-Containment: Andocksysteme entwickelte den ACUBE-Einzelbeutel mit maßgefertigten Abmessungen, sodass er genau in einen Standard-Wellpappkarton passt. Die Bediener trennen den Beutel vom AVAX SS Easylock, schließen den Kartondeckel, versiegeln ihn mit Klebeband und versenden das gesamte versiegelte Paket zur Verbrennung, ohne dass eine zusätzliche Handhabung oder ein erneutes Verpacken nötig ist.
- Lösungspartnerschaft statt Produktverkauf: Das Projekt zeigt, wie Andocksysteme Containment bei hohem AGW versteht: als gemeinsame Entwicklungsarbeit. Wir analysierten zusammen mit dem Kunden die genauen Herausforderungen bei der Übertragung toxischer Pulver und der Abfallentsorgung und konzipierten daraufhin ein maßgeschneidertes System, statt ein Standardprodukt einzusetzen.
| Branche | Pharmazeutische Herstellung |
| Verfahrensschritt | Filterkessel-Entladung, Sammlung und Entsorgung toxischer Pulver |
| Behandelter Stoff | Pharmazeutische API-Feinstoffe, sub-10 µm respirable Fraktion |
| Expositionskategorie | OEL < 1 µg/m³ |
| Standort | Region Basel, Schweiz |
Projektanforderungen
Ein großer Pharmahersteller in der Region Basel betreibt Prozessfilter an Produktionslinien für feste Darreichungsformen, auf denen fertige Arzneimittel hergestellt werden. Die Filterkessel sammeln API-haltige Feinstoffe, die bei Granulation, Tablettierung und Beschichtung anfallen und regelmäßig entladen sowie als toxischer Abfall entsorgt werden müssen. Diese Entladung gehört zu den Tätigkeiten mit dem höchsten Containment-Risiko in der Anlage: Das gesammelte Material ist die feinste und am stärksten lungengängige Partikelfraktion aus der gesamten Produktion und liegt in Konzentrationen vor, die jene im Schüttgut deutlich übersteigen. Die Entsorgungsvorschriften verlangen, dass der gesamte Abfallstrom versiegelt und eingehaust zur Verbrennung transportiert wird.
Wesentliche ingenieurtechnische und betriebliche Herausforderungen:
- Kein integrierter Abfallentsorgungspfad: Die bisherige Methode beruhte auf flexiblen Kunststoffbeuteln, die am Auslass des Kessels befestigt waren. Nach dem Füllen mussten diese Beutel in separate Entsorgungsbehälter oder Fässer umgefüllt werden. Dieser zweistufige Ablauf schuf einen zweiten Expositionspunkt: das Abnehmen des gefüllten Beutels, sein Verschließen und das Einbringen in den größeren Entsorgungsbehälter. Jeder dieser Schritte konnte zu Staubaustritt und Kreuzkontamination führen. Die Anlage benötigte einen einzigen, durchgehenden Weg von der Kesselentladung direkt in einen versiegelten, entsorgungsbereiten Behälter.
- Aufwand für Bestandsführung und Umpacken: Standard-Entsorgungsbehälter gab es nur in festen Größen, die nicht zum tatsächlichen Entladungsvolumen der Kessel passten. Die Bediener füllten die Behälter entweder nur teilweise (verschenkter Platz und höhere Komplexität in der Bestandsführung) oder mussten gefüllte Beutel in größere Behälter umpacken, um die Anforderungen für die Anlieferung zur Verbrennung zu erfüllen. Jeder Umpackschritt bedeutete ein zusätzliches Containment-Risiko und eine betriebliche Ineffizienz.
- Fehlendes mechanisches Containment und kein Validierungspfad zur AGW-Konformität: Ohne validiertes Ventil am Kesselauslass konnte der Entladungsablauf nicht mechanisch sicherstellen, dass die Containment-Grenze während Sammlung und Entnahme erhalten blieb. Die Bediener arbeiteten mit angesammelten Filterfeinstoffen, die während des Verbindens, Befüllens, Versiegelns und Trennens des Abfallbehälters offen lagen. Dieser Ablauf ließ sich bei behördlichen Inspektionen nicht als AGW-konform belegen und lieferte keinen dokumentierten Nachweis der Containment-Leistung.
Ausgewähltes Produkt: AVAX-Edelstahlklappe mit Easylock + ACUBE-Single-Liner-Flexibelbehälter

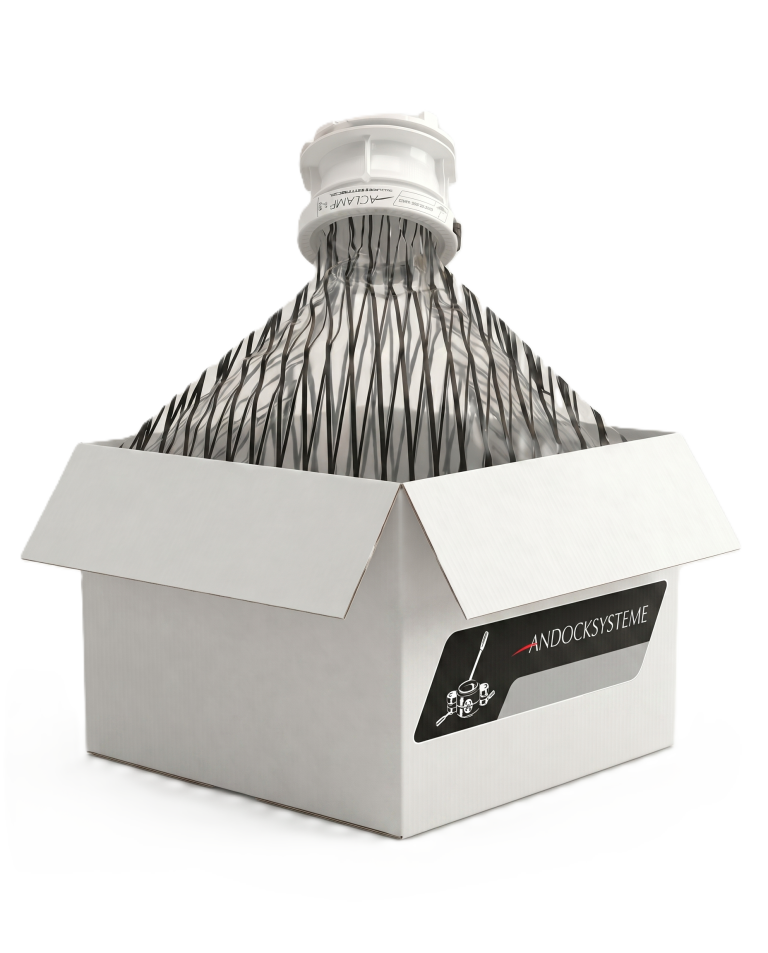

Andocksysteme behandelte dies als maßgeschneidertes Lösungsprojekt, nicht als Installation eines Standardprodukts. Ziel war es, den mehrstufigen Entsorgungsweg zu beseitigen und einen einzigen, versiegelten, entsorgungsbereiten Behälter zu schaffen, der sich direkt in die Entladungsschnittstelle des Kessels einfügt. Im Mittelpunkt stand die Entwicklung des ACUBE-Einzelbeutels (ein flexibler Einwegbehälter) mit maßgefertigten Außenabmessungen, die genau den Innenmaßen eines Standard-Wellpappkartons für den Versand zur Verbrennung entsprechen.
- Hybridaufbau für lückenloses Containment: Das AVAX Edelstahl (AVS 100-EL-000) mit integriertem Easylock ist dauerhaft am Auslass des Filterkessels montiert. Der ACUBE-Einzelbeutel, ein transparenter PE-Folienbeutel mit integrierter passiver AVAX-Schnittstelle, wird vor dem Andocken vom Bediener in den Wellpappkarton eingesetzt. Nach Abschluss der Entladung schließt der Bediener das Ventil über den Easylock, trennt den ACUBE, verschließt den Kartondeckel, versiegelt und verriegelt ihn. Das gesamte versiegelte Paket ist damit entsorgungsbereit. Keine Sekundärverpackung, keine zwischengeschalteten Umfüllschritte, keine Pulverexposition bei der Abfallhandhabung.
- Maßgefertigte Abmessungen machen das Umpacken überflüssig: Der ACUBE-Einzelbeutel wurde mit Abmessungen (Breite × Tiefe × Höhe) entwickelt, die genau in den Innenraum eines Standard-Wellpappkartons passen. Der gefüllte Beutel verrutscht nicht im Karton, benötigt keine Polsterung und füllt den verfügbaren Raum vollständig aus. Der Bediener schließt nach dem Trennen des ACUBE einfach den Deckel. Es entfällt jede Notwendigkeit, den Beutel in einen separaten Behälter einzupassen oder seine Lage zu korrigieren. Abfallbehälter und Entsorgungsbehälter sind ein und dasselbe Objekt.
- Easylock für eine wiederholbare, werkzeugfreie Bedienung: Der integrierte Easylock-Mechanismus erlaubt einhändiges Andocken und Trennen mit verstellbarem Endanschlag für einen gleichbleibenden Verschluss. Der Bediener verbindet den bereits im Wellpappkarton liegenden ACUBE mit dem AVAX am Kessel, aktiviert den Easylock, um beide Ventilscheiben zu öffnen, entlädt die Filterfeinstoffe direkt in den Beutel im Karton, schließt das Ventil und trennt die Verbindung. Der gesamte Ablauf erfolgt mechanisch und hängt nicht von der Technik des Bedieners oder von zusätzlichen Versiegelungswerkzeugen ab.
- SMEPAC-validiertes Containment bei AGW < 1 µg/m³: Die Paarung aus AVAX Edelstahl und AVAX Kunststoff ist durch ISPE/SMEPAC-Prüfung für einen AGW < 1 µg/m³ (8-Stunden-Schichtmittelwert) validiert. Als Werkstoffe kommen Edelstahl 316L (Produktkontakt), FPM- oder PTFE-Dichtungen und PEEK-Lager zum Einsatz. Sie erfüllen FDA CFR Title 21 und die GMP-konforme Oberflächenrauheit (Ra ≤ 0,8 µm an den produktberührten Bauteilen).
Ergebnisse und Vorteile
Die maßgeschneiderte Integration des ACUBE-Einzelbeutels in den Wellpappkarton wurde als Standardverfahren für die Abfallsammlung und -entsorgung bei allen Filterentladungen der Produktionslinie eingeführt.
- Lückenloses Containment vom Kessel bis zur Verbrennung: Die Filterfeinstoffe werden in einem einzigen, durchgehenden Ablauf gesammelt, versiegelt und für die Verbrennung vorbereitet. Der mechanische Verschluss des Ventils am Kesselauslass hält die Containment-Grenze während des gesamten Andockens, der Entladung und des Trennens aufrecht. Der gefüllte ACUBE im versiegelten Wellpappkarton wird anschließend direkt zur Verbrennung transportiert, ohne Zwischenschritt oder erneutes Verpacken. Damit entfällt der zweite Expositionspunkt des früheren Ablaufs.
- Wegfall von Bestandskomplexität und Umpackschritten: Weil der ACUBE-Einzelbeutel genau auf den Wellpappkarton abgestimmt ist, vereinfacht sich der Ablauf für den Bediener auf wenige Schritte: verbinden, entladen, schließen, versiegeln, versenden. Es gibt keine Entscheidung mehr über die richtige Behältergröße, keine Lagekorrektur des Beutels im Karton und keine Notwendigkeit, das Abfallmaterial umzupacken oder umzufüllen. Das reduziert den Vorgang von vier oder fünf einzelnen Arbeitsschritten auf einen einzigen durchgehenden Prozess.
- Inspektionsbereitschaft für das Abfall-Containment: Die SMEPAC-validierte AGW-Leistung und die dokumentierte Materialkonformität liefern die Unterlagen, die bei EU-GMP- und EHS-Inspektionen verlangt werden. Der zuvor unkontrollierte Entsorgungsweg ist nun durch veröffentlichte Containment-Leistungsdaten und ein dokumentiertes Verfahren abgesichert. Die Aufsichtsbehörden akzeptieren die SMEPAC-Methodik als primären Nachweis der Containment-Leistung für die Entsorgung hochwirksamer API-Abfälle.
- Betriebliche Effizienz und geringerer Schulungsaufwand: Der Easylock-Mechanismus beseitigt die Abhängigkeit von Werkzeugen und bedienerabhängige Schwankungen im Wechselvorgang. Ein einzelner Bediener führt die vollständige Abfallsammlung und Verpackung allein über den Easylock-Griff durch, ohne zusätzliche Versiegelungswerkzeuge oder manuelle Anpassungen am Beutel. Der Schulungsaufwand sinkt, da der Prozess mechanisch und wiederholbar abläuft und nicht von Geschick oder Erfahrung abhängt.
- Beleg für den partnerschaftlichen Lösungsansatz von Andocksysteme: Das Projekt zeigt, wie Andocksysteme mit Kunden arbeitet, deren Containment-Aufgaben über den Standard hinausgehen. Statt ein Standardprodukt einzusetzen, agierte Andocksysteme als Entwicklungspartner, erfasste die genauen Randbedingungen (Kartongröße, Anforderungen an den Versand zur Verbrennung, Ablauf des Bedieners) und entwickelte daraus eine maßgeschneiderte ACUBE-Konfiguration für genau dieses Problem.
Fazit
Dieses Projekt zeigt, dass maßgeschneiderte Containment-Lösungen möglich sind, wenn der Entsorgungsprozess eines Herstellers besondere geometrische oder betriebliche Randbedingungen aufweist. Der größte Risikopunkt bei der Entsorgung hochwirksamer API-Feinstoffe ist nicht die Materialmenge, sondern die Zahl der Handhabungsschritte und die Partikelgröße der Feinstoffe. Um ihn zu beherrschen, ist eine Konstruktion erforderlich, die den gesamten Abfallweg berücksichtigt, von der Kesselentladung bis zur Versiegelung des Entsorgungsbehälters.
Der Ansatz von Andocksysteme bestand in diesem Projekt darin, auf die konkreten Probleme des Kunden einzugehen: das Umpacken von Abfällen, die Verwaltung mehrerer Behältergrößen und die Aufrechterhaltung des Containments über eine mehrstufige Abfallhandhabung hinweg. Daraus entwickelten wir eine Lösung, die diese Schritte vollständig beseitigt. Der maßgeschneiderte ACUBE-Einzelbeutel, der exakt in den Wellpappkarton passt, ist kein Standardprodukt. Es handelt sich um eine maßgeschneiderte Konstruktion, die aus der engen Zusammenarbeit zwischen dem Ingenieurteam von Andocksysteme und den Betriebs- und EHS-Abteilungen des Kunden entstand.
Für Pharmahersteller, die hochwirksame API-Feinstoffe bei AGW < 1 µg/m³ handhaben, ist die Abfallentsorgung in der Containment-Planung oft ein nachrangiger Aspekt. Diese Fallstudie zeigt, dass der Abfallweg ebenso lückenlos eingehaust und validiert werden kann wie jede primäre Prozessschnittstelle. Eine maßgeschneiderte Konstruktion, angewendet auf die spezifischen geometrischen und ablaufbezogenen Randbedingungen einer Kundenanlage, liefert oft einfachere, effizientere und konformere Lösungen als der Einsatz von Standardprodukten.
